| 品牌：西克SICK | 型号：Ranger-E50410 | 货号：1085082 |
| 上市时间：1 | 货源类别：现货 | 类型：监控套装 |
| 焦距：12mm | 有效距离：0m(不含)-10m(不含) | 清晰度：1080p |
| 操作方式：PC | 兼容平台：安卓 | 使用环境：室内使用 |
| 产品尺寸：1 | 产品重量：2KG | 加印LOGO：不可以 |
| 附加功能：报警检测 | 是否支持一件代发：不支持 | 最快出货时间：1-3天 |
| 售后服务：店面三包 | 质保年限：1年 | 发票：提供发票 |
| 包装清单：3 | 是否跨境货源：否 |

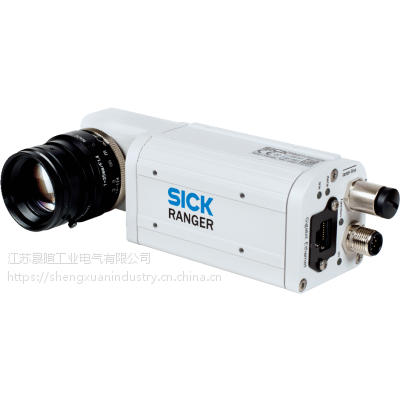

德国西克SICK三维图像摄像头Ranger-E50410订货号1085082***正品
产品特点
任务设置 定位, 检查, 测量
技术 三维, 线扫描, 多重扫描
视场示例 取决于使用的透镜
数据同步 空转, 编码器触发, 外部触发器
灰值测试 ?
散射光测量 ?
光谱范围 400 nm ... 950 nm
描述 Ranger E50 - 三维和多重扫描摄像机，配备以 90° 角安装的透镜。 35,000 个剖面 / 每秒。千兆以太网接口，1,536 x 512 像素。
镜片 C-Mount, 1"
性能
性能
数据深度 8 bit
图像传感器 CMOS
传感器分辨率 1.536 px x 512 px
扫描/帧率 35,000 3D profile（剖面）/s
可用于三维图的传感器行 0 ... 511
三维剖面分辨率 1,536 px
散射分辨率 1,536 px
像素大小 9.5 ?m x 9.5 ?m
利用率 60 %
三维高分辨率 13 位 1/16 像素
图像焦点（行、列） (227, 768)
灰色的线分辨率 1,536 px
红外滤镜 无红外滤波器
接口
接口
Ethernet ? , UDP/IP
数据传输率 1,000 Mbit/s
串行 ? , RS-422
功能 编码器
数据传输率 编码器频率：2 MHz
配置软件 Ranger Studio
操作系统 Windows XP Pro, Windows 7, Windows 10
开发环境 C++ (VS 2005/2008/2010) / C
编程接口 iCon API
数字输入端 4 x 高 = 10 V ... 28.8 V
数字输出端 1 x TTL 级别, 2 x B 型，<一共 100 mA
编码器接口 RS-422
编码器频率 2 MHz
外部照明控制 5 V TTL
机械/电子参数
机械/电子参数
接口
电压 I/O：M12，8 针，外螺纹
M12，8 针插座（编码器）
RJ45（以太网）
材料、连接 M12：镀镍铜
供电电压 12 V DC ... 24 V DC
残余纹波 <5 Vss
功耗 7 W
电流消耗 0.8 A
Standard (ROHS) ?
外壳防护等级 IP20
外壳材料 铝
外壳颜色 灰色，粉末涂层
重量 425 g
尺寸（长 x 宽 x 高） 172.2 mm x 52 mm x 52 mm
环境参数
环境参数
冲击负荷 15 g，3 x 6 方向
振动负荷 5 g, 58 Hz ... 150 Hz
运行环境温度 0 °C ... +45 °C 1)
存储环境温度 –20 °C ... +70 °C 1)
1) 非冷凝.
分类
分类
ECl@ss 5.0 27310205
ECl@ss 5.1.4 27310205
ECl@ss 6.0 27310205
ECl@ss 6.2 27310205
ECl@ss 7.0 27310205
ECl@ss 8.0 27310205
ECl@ss 8.1 27310205
ECl@ss 9.0 27310205
ETIM 5.0 EC001820
ETIM 6.0 EC001820
UNSPSC 16.0901 43211731
